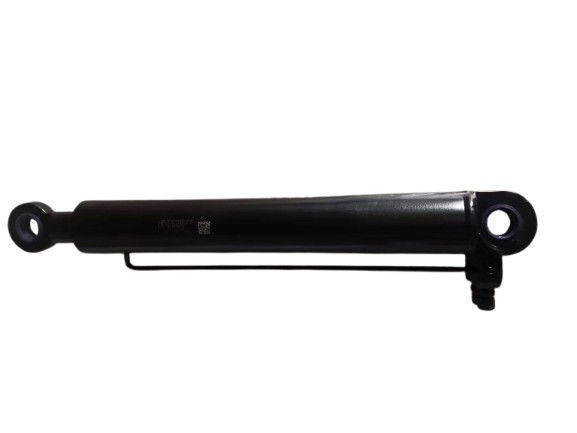

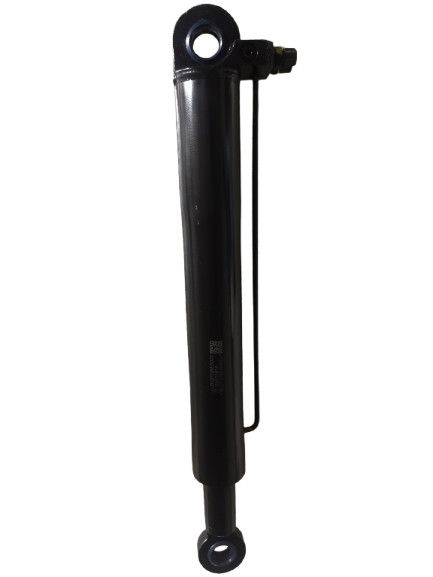

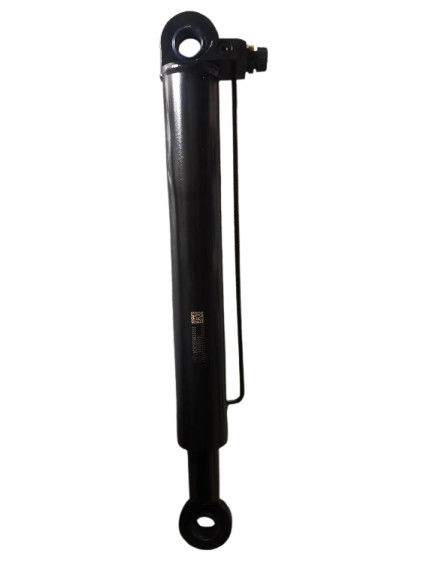

DZ97259820103 リフトシリンダー

DZ97259820103 リフティングシリンダーの機能、仕様、材料、および主要パラメータ

1. 機能

DZ97259820103 リフティングシリンダーは、陝西汽車德龍X3000などの商用車のキャブ昇降システムで使用される油圧コンポーネントです。その主な機能は、車両のキャブを持ち上げたり下げたりするために必要な油圧力を提供し、メンテナンス、修理、およびエンジンコンパートメントへのアクセスを容易にすることです。

2. 仕様

• 部品番号: DZ97259820103

• 互換性: 陝西汽車德龍X3000、F3000、およびNew M3000モデルでの使用向けに設計されています。

• タイプ: 油圧リフティングシリンダー、具体的には電動フリップシステムで使用するフローティングタイプシリンダー。

3. 材料

• シリンダーチューブ: 高圧と摩耗に耐える高強度鋼で構成されています。

• ピストンロッド: 耐久性と曲げや腐食に対する耐性のために合金鋼で作られています。

• シールとガスケット: 高品質のゴムまたはポリウレタン材料を使用して、密閉性を確保し、作動油の漏れを防ぎます。

4. 主要パラメータ

• ボア径: シリンダーチューブの内径で、出力される力を決定します。（具体的な値は提供されていませんが、このような用途では通常80mmから150mmの範囲です。）

• ロッド径: ピストンロッドの直径で、シリンダーの安定性と耐荷重能力に影響します。（具体的な値は提供されていませんが、通常40mmから80mmの範囲です。）

• ストローク長: ピストンロッドが移動できる距離で、キャブの最大リフト高さを決定します。（510mm、540mm、560mm、および610mmのバリアントがあります。）

• 使用圧力: シリンダーが耐えることができる最大油圧で、安全で信頼性の高い動作を保証します。（ヘビーデューティー用途では通常16MPaから25MPaの範囲です。）

• 取り付けタイプ: シリンダーはフローティングタイプの取り付け用に設計されており、独立したオイルポンプとモーターを備えた電動フリップシステムでの使用に適しています。

• パイプジョイントの仕様: シリンダーのパイプジョイントの仕様はM12×1.5で、戻り油ポートは緑色、リフト油ポートは黄色に塗装されています。

• 重量: シリンダーアセンブリの重量で、材料と設計によって異なる場合があります。（このようなコンポーネントでは通常10kgから30kgの範囲です。）
